L’illuminazione è spesso il fattore chiave nascosto per una Visione Artificiale di successo. Nei sistemi con telecamere lineari, la giusta illuminazione determina la qualità dell’immagine, la velocità di ispezione e l’affidabilità complessiva.
Scopri perché gli Illuminatori LED per sistemi di telecamere lineari sono fondamentali per ottenere risultati uniformi e ad alte prestazioni in ambienti di Automazione Industriale particolarmente esigenti.
Vuoi essere aiutato a scegliere il prodotto?
Introduzione: Il ruolo dell’illuminazione nei sistemi di telecamere lineari
Nell’Automazione Industriale, l’acquisizione delle immagini è fondamentale per il Controllo Qualità, il rilevamento dei difetti e il monitoraggio dei processi. Tra le tecnologie disponibili, i sistemi con telecamere lineari occupano un posto di rilievo. A differenza delle telecamere ad area, che catturano l’intera immagine in un unico fotogramma, le telecamere lineari costruiscono l’immagine riga per riga. Questo approccio garantisce una risoluzione estremamente elevata e ispezioni ad alta velocità, specialmente per materiali continui come carta, tessuti, pellicole o lamiere.
Eppure l’efficacia delle telecamere lineari non dipende solo dalle prestazioni ottiche o del sensore. Anche la qualità del sistema di illuminazione è altrettanto importante. È qui che gli Illuminatori LED per sistemi di telecamere lineari si rivelano decisivi, garantendo l’uniformità, l’intensità e la geometria del fascio di luce necessarie per ottenere risultati precisi.
Capire le telecamere lineari
Le telecamere lineari funzionano con una singola fila di pixel, acquisendo una riga alla volta della scena. Man mano che l’oggetto passa davanti alla telecamera — o mentre è la telecamera stessa a muoversi — quelle righe vengono unite per formare un’immagine bidimensionale completa.
Questo approccio permette di:
- Alta risoluzione su oggetti di grandi dimensioni: un singolo sensore a linea raggiunge risoluzioni che richiederebbero sensori di superficie troppo grandi per essere pratici.
- Ispezione continua ad alta velocità: dato che viene letta solo una riga alla volta, è possibile ottimizzare la produttività dei dati e la velocità di acquisizione.
- Risultati costanti con oggetti in movimento: ideale per i sistemi di trasporto e il Sistema di Ispezione in Continuo, dove i materiali si muovono senza interruzioni.
Comunque sia, il successo di questa tecnologia dipende da un’illuminazione controllata e stabile. Ogni linea deve essere illuminata in modo uniforme per evitare artefatti e garantire misurazioni riproducibili.
Perché l’illuminazione a LED è fondamentale
La tecnologia LED è diventata lo standard per l’illuminazione industriale grazie alla sua affidabilità, alla lunga durata e alla possibilità di regolazione. Applicati all’imaging a scansione lineare, gli Illuminatori LED offrono diversi vantaggi:
- Emissione uniforme: gli array LED ben progettati producono una distribuzione omogenea della luce in tutto il Campo di Vista.
- Flessibilità spettrale: i LED sono disponibili in diverse lunghezze d’onda (visibile, infrarosso, ultravioletto) e si prestano a compiti che vanno dal controllo della stampa all’analisi delle superfici.
- Commutazione rapida ed effetto stroboscopico: le sorgenti LED possono essere sincronizzate con l’esposizione della fotocamera per riprendere processi dinamici.
- Resistenza negli ambienti industriali: la struttura a stato solido rende i LED resistenti alle vibrazioni, alla polvere e agli sbalzi di temperatura.
Queste caratteristiche rendono gli Illuminatori LED per sistemi di telecamere lineari la scelta più affidabile in contesti produttivi impegnativi.
La necessità di una linea di luce uniforme
Una caratteristica fondamentale delle telecamere lineari è la necessità di una linea di luce anziché di un’area di illuminazione generica. Per ricostruire correttamente un’immagine, ogni riga di pixel deve essere esposta in condizioni di illuminazione identiche. Qualsiasi variazione di intensità — bordi più luminosi o zone centrali più scure — porta direttamente alla distorsione dell’immagine.
I punti chiave per ottenere un illuminamento uniforme sono:
- Lunghezza della linea luminosa: deve coprire l’intera larghezza dell’oggetto da ispezionare, che si tratti di un nastro stretto o di un ampio nastro di materiale.
- Uniformità dell’intensità: l’illuminatore deve evitare i punti di eccessiva luminosità e mantenere costante la luminanza su tutta la lunghezza.
- Modellamento del fascio: spesso si usano elementi ottici come lenti cilindriche o diffusori per modellare la luce in una linea sottile e nitida, adatta all’imaging a scansione lineare.
Senza un illuminatore LED ben progettato, anche la telecamera lineare più avanzata farà fatica a fornire risultati precisi e affidabili.
Adattare l’illuminamento alle esigenze dell’applicazione
Le diverse applicazioni industriali comportano esigenze di illuminazione specifiche. Tra i casi più comuni ci sono:
- Ispezione delle superfici di metalli e vetro: richiede un’illuminazione brillante e uniforme per far risaltare graffi, crepe o inclusioni.
- Verifica della stampa e delle etichette: richiede una resa cromatica controllata e, a volte, lunghezze d’onda specifiche per esaltare il contrasto dell’inchiostro.
- Settori tessile e cartario: servono illuminatori a fascia larga per coprire larghezze del nastro elevate, spesso superiori a diversi metri.
- Ispezione dei componenti elettronici: potrebbe essere necessaria una luce compatta e ad alta intensità per l’analisi dei dettagli più minuti.
In ogni scenario, la scelta degli Illuminatori LED per i sistemi di telecamere lineari deve tenere conto non solo dell’intensità e della Lunghezza d’Onda, ma anche della geometria, del raffreddamento e dell’integrazione con le apparecchiature di automazione esistenti.
Sfide tecniche nell’illuminazione lineare a LED
Progettare illuminatori per telecamere lineari significa superare diversi ostacoli ingegneristici:
- Gestione Termica – Gli array di LED ad alta potenza generano calore che deve essere dissipato in modo efficiente per mantenere stabile l’emissione luminosa e prolungarne la durata.
- Uniformità ottica – Per allineare più sorgenti LED in una linea continua e senza soluzione di continuità servono ottiche di precisione e una Calibrazione accurata.
- Sincronizzazione con i sistemi di telecamere – Nell’ispezione ad alta velocità, gli illuminatori devono emettere luce a intervalli di microsecondi senza sfarfallio.
- Integrazione meccanica – Gli illuminatori devono adattarsi a spazi ristretti all’interno della macchina, pur rimanendo accessibili per la manutenzione.
È fondamentale tenere conto di questi fattori affinché l’illuminazione migliori, anziché limitare, le prestazioni del Sistema di Visione.
I vantaggi degli illuminatori LED nell’Imaging ad Alta Velocità
Se implementata correttamente, l’illuminazione a LED permette alle telecamere lineari di esprimere appieno il loro potenziale. I vantaggi includono:
- Maggiore qualità dell’immagine: meno rumore, miglior contrasto e rilevamento dei contorni più nitido.
- Maggiore produttività: un’illuminazione affidabile consente di aumentare la velocità dei nastri trasportatori senza compromettere la precisione.
- Efficienza Energetica: i LED offrono un’illuminazione intensa consumando meno energia rispetto alle tradizionali lampade alogene o fluorescenti.
- Lunga durata operativa: meno manutenzione e meno interruzioni della produzione.
Questi vantaggi si traducono direttamente in una maggiore produttività, tempi di fermo ridotti e risultati di ispezione più uniformi.
Considerazioni sull’integrazione per gli ingegneri
Per gli integratori di sistemi e gli ingegneri, scegliere l’Illuminatore LED giusto va ben oltre la semplice scelta di una fonte luminosa. Tra gli aspetti fondamentali ci sono:
- Compatibilità con l’ottica della telecamera: la geometria dell’illuminazione dovrebbe corrispondere al Campo di Vista e alla Distanza di Lavoro.
- Elettronica di controllo: i driver devono consentire la regolazione dell’intensità, l’attivazione e la comunicazione con il software di Visione Artificiale.
- Modularità e scalabilità: alcune applicazioni potrebbero richiedere l’uso di più illuminatori collegati in serie per coprire larghezze maggiori.
- Tutela ambientale: gli alloggiamenti potrebbero richiedere una tenuta con Grado di Protezione IP contro polvere, umidità o sostanze chimiche.
Solo trovando il giusto equilibrio tra queste considerazioni gli ingegneri possono rendere il sistema di illuminazione una componente solida e affidabile della soluzione di automazione complessiva.
Tendenze future nell’illuminazione delle telecamere lineari
L’illuminazione industriale è in continua evoluzione. Le attuali attività di ricerca e sviluppo relative agli Illuminatori LED per i sistemi di telecamere lineari si stanno orientando verso:
- LED ad alta efficienza per una luce più intensa con un consumo energetico ridotto.
- Sistemi di illuminazione intelligenti che regolano l’intensità e la distribuzione della luce in base al feedback del Sistema di Visione.
- Integrazione con un sistema di ispezione basato sull’intelligenza artificiale, in cui l’illuminazione si regola dinamicamente per garantire un rilevamento ottimale dei difetti.
- Progetti miniaturizzati e modulari che semplificano l’installazione in macchinari compatti.
Queste innovazioni rafforzeranno ulteriormente il ruolo dell’illuminazione a LED come tecnologia fondamentale nella Visione Artificiale avanzata.
Conclusione
I sistemi di telecamere lineari sono indispensabili per le applicazioni che richiedono un’ispezione ad alta velocità e ad alta risoluzione di materiali in continuo. Tuttavia, il successo di questi sistemi è strettamente legato alla qualità dell’illuminazione. Gli illuminatori LED per sistemi di telecamere lineari forniscono l’illuminazione uniforme, stabile e adattabile necessaria per sfruttare appieno il potenziale dell’imaging a scansione lineare.
Per gli ingegneri e i professionisti dell’Automazione Industriale, prestare la giusta attenzione alla progettazione dell’illuminazione non è un optional: è fondamentale. Scegliendo e integrando gli Illuminatori LED giusti, è possibile ottenere una precisione di ispezione superiore, mantenere la produttività e prepararsi alla prossima generazione di Sistemi di Visione intelligenti.
Prodotti utilizzati in questa applicazione
Illuminatori LED a matrice Serie DL1
Illuminatori LED a matrice Serie DL2

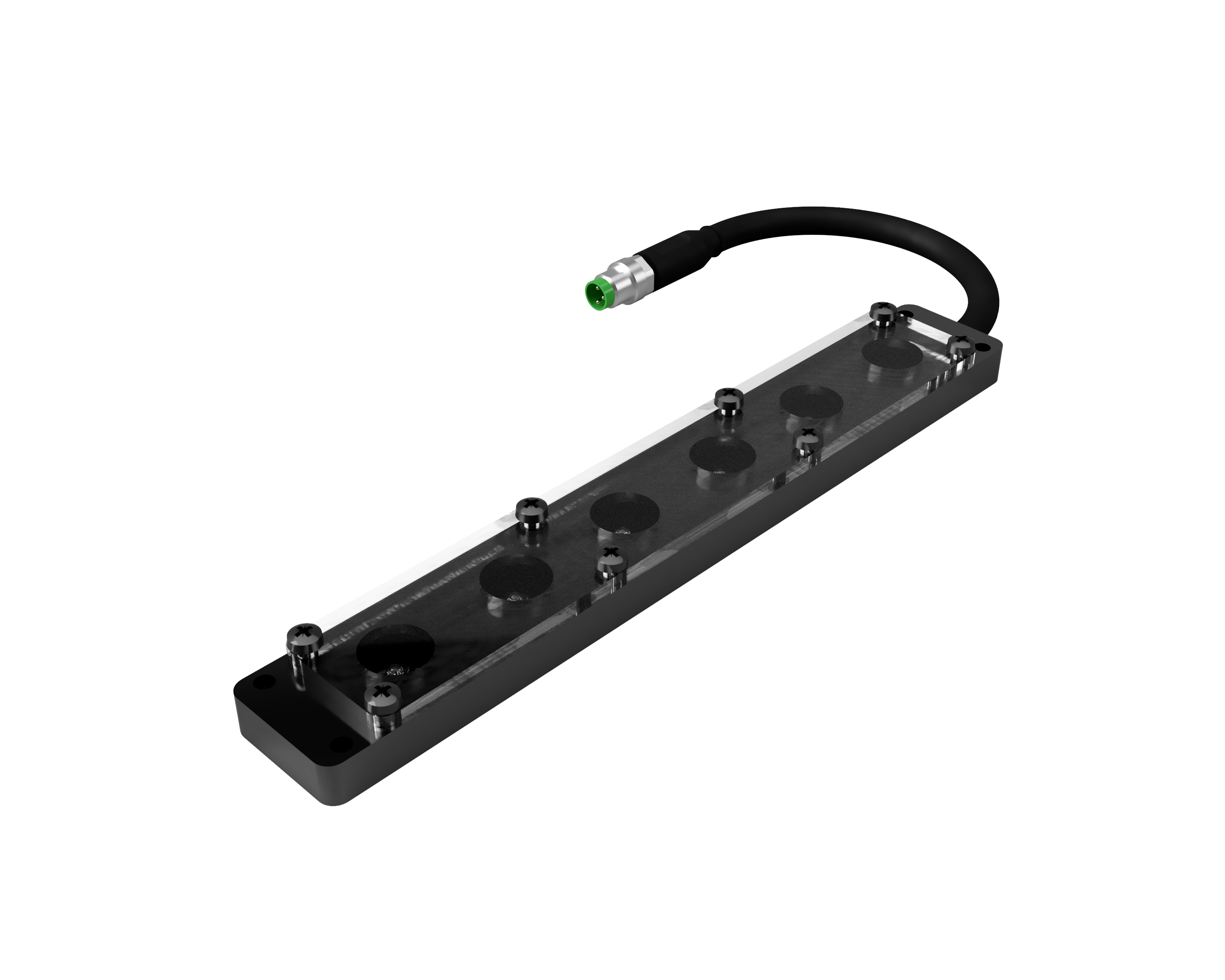

Illuminatori LED ad Alta Intensità a Matrice Serie DL3
Illuminatori LED per telecamere di linea serie DL1L
